Остальные пять типов шайб имеют более надежный метод крепления. У этих шайб вместо пазов на наружной кайме имеется ряд отверстий. Самые большие шайбы (тип 3) имеют восемь отверстий.
Они относительно узкие, что говорит о их древности. Самые маленькие по диаметру шайбы (тип 7) относительно самые широкие и имеют только четыре отверстия. Герон сообщает, что шайбы ставили поверх металлических накладок (hypothema), чтобы при натяжении шайбы не зарывались в дерево. Одна такая накладка, подходящая к шайбам 7-го типа, содержит девять отверстий. Таким образом, шайбу можно было закреплять в нескольких положениях с шагом 10 гр.
Вид сверху на ромбическое основание пружинной рамы палинтона. Слово «палинтон» означает «выгнутая пружина», что вероятно означает разворот пружин друг относительно друга.

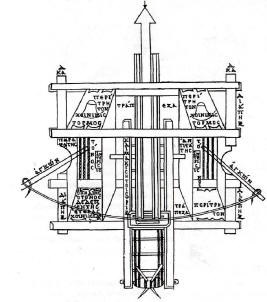

Изображение катапульты Герона. План подан в нескольких проекциях одновременно в сочетании с перспективой.
Греческая камнеметная (палинтонная) катапульта Ранние образцы
По-видимому, первые торсионные катапульты были исключительно эвтитонными, то есть стреляли стрелами. Катапульты Филиппа И Македонского назывались katapeltai oxybeleis, то есть катапульты с острыми снарядами. Только у Александра Великого появились katapeltai petroboloi, то есть камнеметные, палинтонные катапульты. Первые палинтонные катапульты метали сравнительно легкие камни. Но уже спуста 30 лет Деметрий Полиоркет располагал монстрами, способными метать камни массой 3 таланта (78 кг).
Следует быть особенно осторожным, когда речь заходит о метании камней. Далеко не каждый случай метания камней, описанный античными авторами, означает применение катапульт. Часто камни просто бросали руками. Например, фокейский стратег Ономарх приказал забросать камнями солдат Филиппа Македонского, находившихся ниже их по склону холма. Солдат, метавших камни, описавший эту историю Полиен назвал словом petroboloi, что и привело к путанице.
Конструкция камнемета: пружинная рама и ложе
Сцена с колонны Марка Аврелия. На повозке видна катапульта, походящая на ту, что изображена на гемме Купидона. Вероятно, здесь показана перевозка катапульты в разобранном виде.
Тяжелые камнеметы потребовали внести в конструкцию баллисты определенные изменения. Герон сообщает, что рама камнеметной машины состояла из двух отдельных торсионных пружин.
Каждая пружина имела пару стоек, верхнюю и нижнюю опору (peritreton) и пару шайб с рычагами. Разнесенные пружины соединялись дополнительной перемычкой, а пространство между пружинами, полностью не заполненное ложем, закрывала так называемая trapeza.
Реконструкция баллисты. Машина метает камни массой около 2,5 мин. Эта облегченная машина, о которых Филон рассказывает, что они идеально подходили для установки в тесном пространстве, даже в подкопах.
Римская артиллерия, около 89 г. от Р.Х.
Новый римский эвтитон
Римская артиллерия, около 89 г. от Р.Х.
В октябре 69 года римляне выдвинули свою артиллерию на дорогу под Кремоной, с целью перехватить войско мятежников. Тацит упоминает большую палинтонную баллисту. Рядом мы изобразили эвтитонные катапульты. Реконструируя машину, мы старались максимально придерживаться описания, данного Витрувием. Баллиста стреляет 40фунтовыми ядрами. Диаметр пружины 24 см. Некоторые детали вызывают вопросы, например, Витрувий умалчивает о длинных диагональных распорках, о которых говорит Герон. Палинтон отличается более длинными пружинами и выгнутыми плечами лука.
