Концы плеч соединялись тетивой. При взведении катапульты плечи оттягивались назад, закручивая пучки. В момент спуска пучки старались развернуться, возвращая рычаги в исходную позицию.
Деревянная рама, заменившая лук, имела стандартную конструкцию, описанную Героном и Филоном. Рама состояла из двух пар стоек, присоединенных к ложу с помощью верхней и нижней поперечины (peritreton). Каждая поперечина имела два больших отверстия, через которые продевался торсионный моток. Мотки удерживались бронзовыми шайбами (choinikis) с железным рычагом (epizygis).
Каждая торсионная пружина состояла из пучка волос или сухожилий, пропущенного через шайбы и рычаг, с помощью которого пучку придавалось начальное натяжение.
Пучок скручивался до тех пор, пока не терял трети своего начального диаметра.
Опытные инженеры определяли натяжение по звуку, какой издавал пучок, если его щипнуть. Пучки старались не перетягивать, так как при разрыве пучка уходило очень много времени на его замену. Кроме того, со временем пучок растягивался и его приходилось подтягивать.
Плечи лука изготавливали из сплошного куска древесины. Толстым концом плечо вставлялось в центр пучка. Движение плеча ограничивалось рамой, поэтому стойки рамы располагали так, чтобы обеспечить максимальный ход. В наружной стойке рамы с этой целью даже делали вырез. Вообще-то удар плеча о стойку рамы был нежелательным явлением. Идеальной считалась такая конструкция, где плечи останавливались в развернутом положении из-за растягивания тетивы, не ударяясь при этом в стойки рамы.
Греческие инженеры рассматривали каждый пучок как цилиндр, для которого старались подобрать оптимальный диаметр.
Стараясь найти универсальное правило, они выяснили, что многое зависит от размеров стрелы, которой производится выстрел. В итоге было установлено, что наилучшие результаты дает пучок, длина которого в 6,5 раз больше диаметра, а диаметр должен равняться одной девятой длины стрелы.
Герон объясняет, что размеры каждой детали катапульты должны быть кратными диаметру пучка или, другими словами, внутреннему диаметру шайбы. Таким образом, размер шайбы позволяет определить размер всей катапульты. Например, катапульта, приспособленная для стрельбы стрелами длиной три пяди (69 см) имеет пучки диаметром четыре пальца (69/9 = 7,7 см).
Отсюда определяется ширина рамы (6,5 диаметров) и ее высота (5,5 диаметров), то есть 50x42 см. Длина плеч лука 7 диаметров (54 см) и т.д.

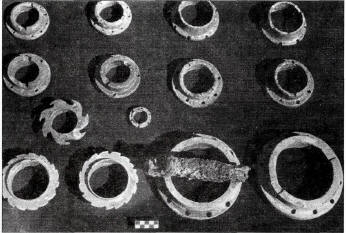

Шайбы из Эфира (Эпира). Сверху слева: Ряд 1: пара шайб 4-го типа и пара шайб 2-го типа. Ряд 2: Пара шайб 7-го типа и пара 5-го типа. Ряд 3: храповое колесо и шайба 6го типа. Ряд 4: Пара шайб 1-го типа и пара шайб 3-го типа. У одной из шайб 3-го типа видны остатки прикипевшего рычага.
Восемь бронзовых шайб от двух разных катапульт найдены под Кремоной в 1887г.

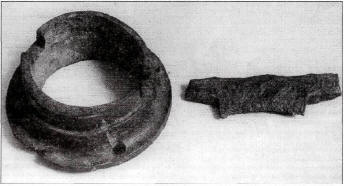

Шайба на снимке принадлемсала большей катапульте. Внутренний диаметр шайбы 8,9 см, длина стрелы 80 см. встроенный рычаг имеет утолщение в центральной части, на стенках шайбы имеются соответствующие рычагу пазы.
Конструкция метательных машин: ложе и станок
Ложе катапульты состояло из ствола и затвора, как на гастрафете. Сзади к ложу крепился ворот, которым взводился затвор.
Герон объясняет, что «Всю установку можно было поднять на основание, чтобы облегчить взведение. Ее можно было наводить вертикально или горизонтально. После того, как стрела наведена на цель, отпускалась тетива».

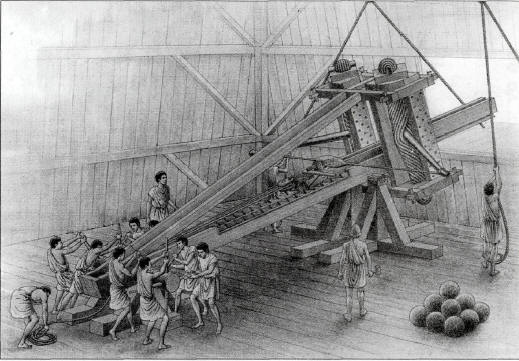

Палинтон Деметрия Полиоркета, стреляющий ядрами массой 3 таланта
Диодор утверждает, что Деметрий осадил Соломин на Кипре в 307 г. до Р.Х. Осадная башня высотой 40 м несла на нижних этажах метательные машины. Самая большая из машин метала ядра массой 3 таланта.*Диаметр пружины 56см. Математические расчеты показывают, что дальность прямого выстрела палинтона достигала 180 м.
